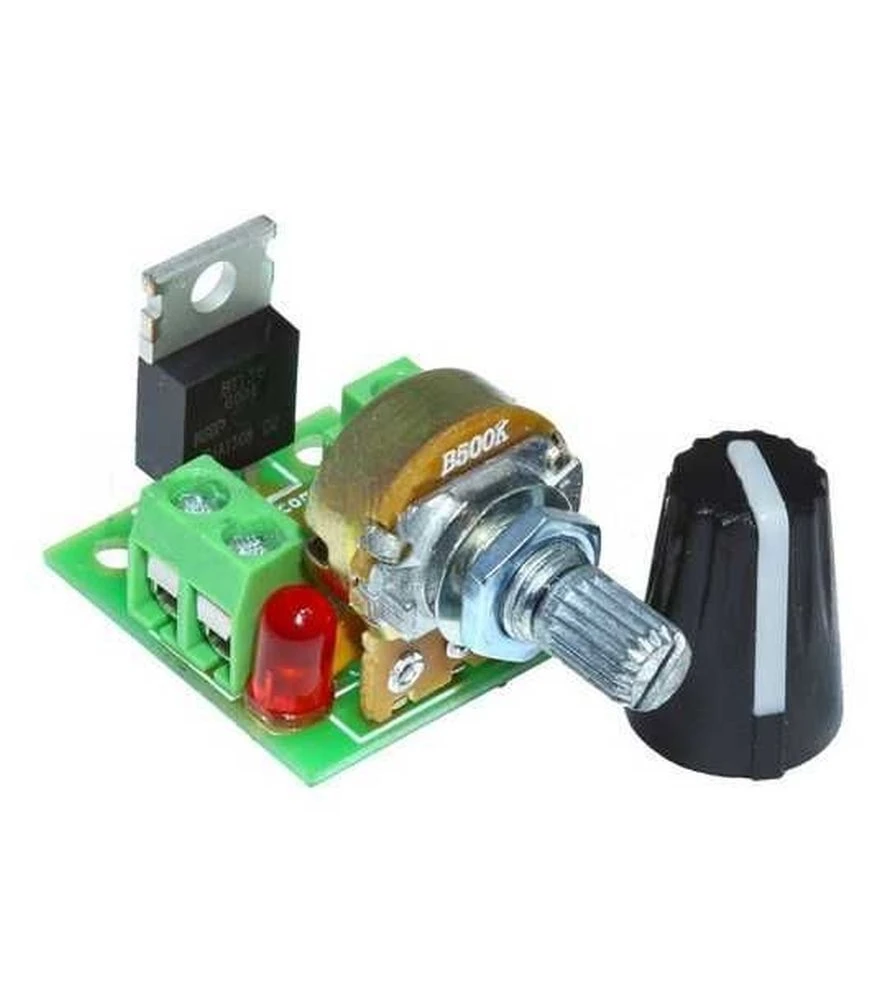

Радіо-конструктор M216.1 призначений для виготовлення регулятора потужності. Недорогий пристрій може використовуватись для регулювання потужності нагрівальних, освітлювальних приладів, колекторних електродвигунів змінного струму, а також болгарок - для плавного запуску при потужності до 1000 Вт. Крім того, регулятор підходить для електричних мережевих паяльників 220 В, забезпечуючи плавне регулювання температури в діапазоні від 20–40 Вт до TLW 500 Вт, що подовжує термін служби нагрівального елемента та зменшує обгорання жала. Пристрій складається з симістора та часу-задаючого ланцюга. Принцип регулювання базується на зміні тривалості відкритого стану симістора: чим довше симістор відкритий, тим більше потужності передається в навантаження. Оскільки симістор вимикається в момент, коли струм через нього дорівнює нулю, відкриття відбувається в межах половини періоду. На початку позитивного напівперіоду симістор закритий. У міру зростання напруги конденсатор С1 заряджається через резистори
